SD卡工厂告诉你怎么分辨好与坏的flash芯片.

更新时间:2016-06-20 点击次数:字号:T|T
NAND Flash厂商主要是三星(Samsung)、东芝(Toshiba)/闪迪(SanDisk)、美光(Micron)、SK海力士(SK Hynix)5家大厂,原厂生产出来的Wafer按照品质差异、封装测试形成市面上所谓的原装片、自封品牌、白片、黑片等代名词。

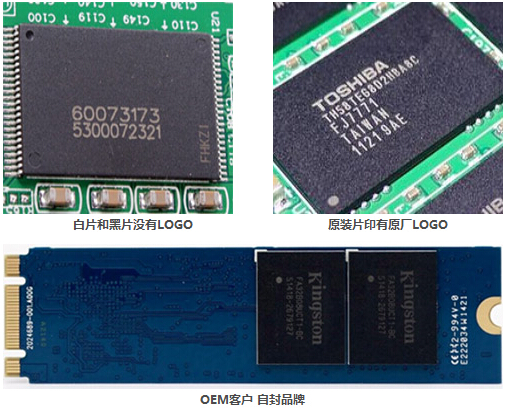

简单来讲,原装片是通过原厂严格检测印上原厂logo的封装片,自封品牌是获得原厂Flash Wafer产能,按照自己产品标准和原厂提供测试标准进行封装测试的产品。白片是原厂销售Wafer给客户,由客户自行封装测试后印上无logo产品,黑片(Ink Die)是Wafer里达不到spec标准的不良品,往往三星在Wafer进行CP测试的时候将Ink Die 激光打死,而其它原厂东芝、闪迪、SK海力士、美光将其利用,直接销售到市场。由此可以判断NAND Flash品质是原装片>自封品牌>白片>黑片。

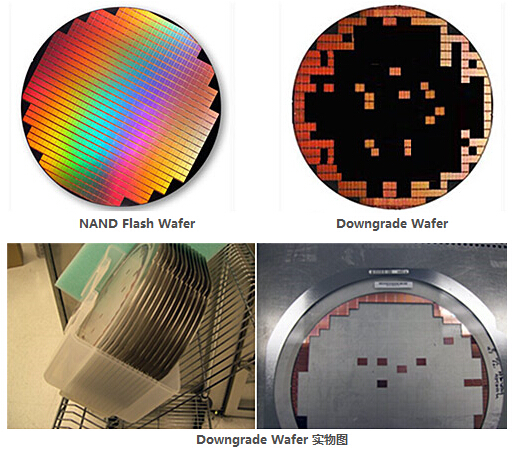

区分原装片、自封品牌、原厂次品质品牌、白片、黑片首先要了解芯片的生产流程,Wafer制作出来后,进入Wafer切片测试阶段,会将Flash Die分为合格和不合格,原厂将测试合格的Flash Die进行封装,不合格的Downgrade Wafer是一些残留的边角料,原厂会做报废处理,也有很多以蓝膜Wafer的形式流到下游封装厂进行加工、回收利用,被称为黑片Ink Die,最后被一些小型厂商用于廉价的捆绑SD卡和U盘等产品中。由于品质、性能低劣,一般不会用在SSD、eMMC等产品上,但也会有少数厂商以黑片生产SSD产品销售到市场获取暴利。

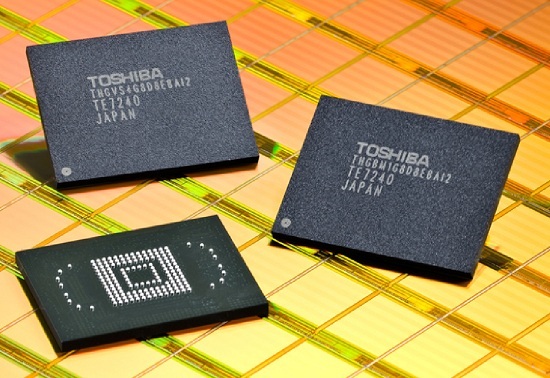

合格的Flash Die原厂封装工厂会根据需要封装成eMMC、TSOP、BGA、LGA等产品,但封装的时候也有不良,或者性能不达标,这些Flash颗粒会再次被过滤掉,或者流到下游厂商,下游厂商再经过筛选,将Flash颗粒印上非原厂logo后出售,另外原厂将消费类等级的Flash Wafer销售给卡类模组厂,这些厂没有测试技术直接让封装厂按照Mapping选Good die封装颗粒,这类的Flash颗粒俗称白片。

----------------------------------------------------------------------------------------------------------
