SD卡工厂 芯片中的晶圆是指什么

更新时间:2017-07-22 点击次数:字号:T|T

在我们常说的SD卡 TF卡 U盘使用的芯片是由晶圆封装成不同的存储介质加工成现在的存储产品,那么在晶圆要是由什么组成,所谓的晶圆到底是什么东西,我们说的几寸晶圆是指什么部分,制造这些晶圆要什么要求或者难度。看下面的详解相信你看完后会有很深的了解。

何谓晶圆?

晶圆(wafer),是制造各式计算机芯片的基础。我们可以将芯片制造比拟成用乐高积木盖房子,藉由一层又一层的堆栈,完成自己期望的造型(也就是各式芯片)。然而,如果没有良好的地基,盖出来的房子就会歪来歪去,不合自己所意,为了做出完美的房子,便需要一个平稳的基板。对芯片制造来说,这个基板就是接下来将描述的晶圆。

首先,先回想一下小时候在玩乐高积木时,积木的表面都会有一个一个小小圆型的凸出物,藉由这个构造,我们可将两块积木稳固的迭在一起,且不需使用胶水。芯片制造,也是以类似这样的方式,将后续添加的原子和基板固定在一起。因此,我们需要寻找表面整齐的基板,以满足后续制造所需的条件。

在固体材料中,有一种特殊的晶体结构──单晶(Monocrystalline)。它具有原子一个接着一个紧密排列在一起的特性,可以形成一个平整的原子表层。因此,采用单晶做成晶圆,便可以满足以上的需求。

然而,该如何产生这样的材料呢,主要有二个步骤,分别为纯化以及拉晶,之后便能完成这样的材料。

如何制造单晶的晶圆

纯化分成两个阶段,第一步是冶金级纯化,此一过程主要是加入碳,以氧化还原的方式,将氧化硅转换成 98% 以上纯度的硅。大部份的金属提炼,像是铁或铜等金属,皆是采用这样的方式获得足够纯度的金属。但是,98% 对于芯片制造来说依旧不够,仍需要进一步提升。因此,将再进一步采用西门子制程(Siemens process)作纯化,如此,将获得半导体制程所需的高纯度多晶硅。

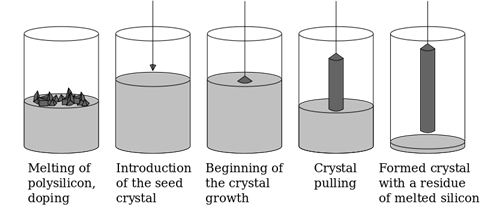

▲硅柱制造流程(Source: Wikipedia)

接着,就是拉晶的步骤。首先,将前面所获得的高纯度多晶硅融化,形成液态的硅。之后,以单晶的硅种(seed)和液体表面接触,一边旋转一边缓慢的向上拉起。至于为何需要单晶的硅种,是因为硅原子排列就和人排队一样,会需要排头让后来的人该如何正确的排列,硅种便是重要的排头,让后来的原子知道该如何排队。最后,待离开液面的硅原子凝固后,排列整齐的单晶硅柱便完成了。

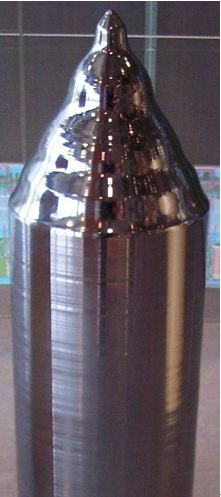

单晶硅柱(Souse:Wikipedia)

然而,8吋、12吋又代表什么东西呢?他指的是我们产生的晶柱,长得像铅笔笔杆的部分,表面经过处理并切成薄圆片后的直径。

至于制造大尺寸晶圆又有什么难度呢?如前面所说,晶柱的制作过程就像是在做棉花糖一样,一边旋转一边成型。有制作过棉花糖的话,应该都知道要做出大而且扎实的棉花糖是相当困难的,而拉晶的过程也是一样,旋转拉起的速度以及温度的控制都会影响到晶柱的质量。也因此,尺寸愈大时,拉晶对速度与温度的要求就更高,因此要做出高质量 12 吋晶圆的难度就比 8 吋晶圆还来得高。

只是,一整条的硅柱并无法做成芯片制造的基板,为了产生一片一片的硅晶圆,接着需要以钻石刀将硅晶柱横向切成圆片,圆片再经由抛光便可形成芯片制造所需的硅晶圆。
